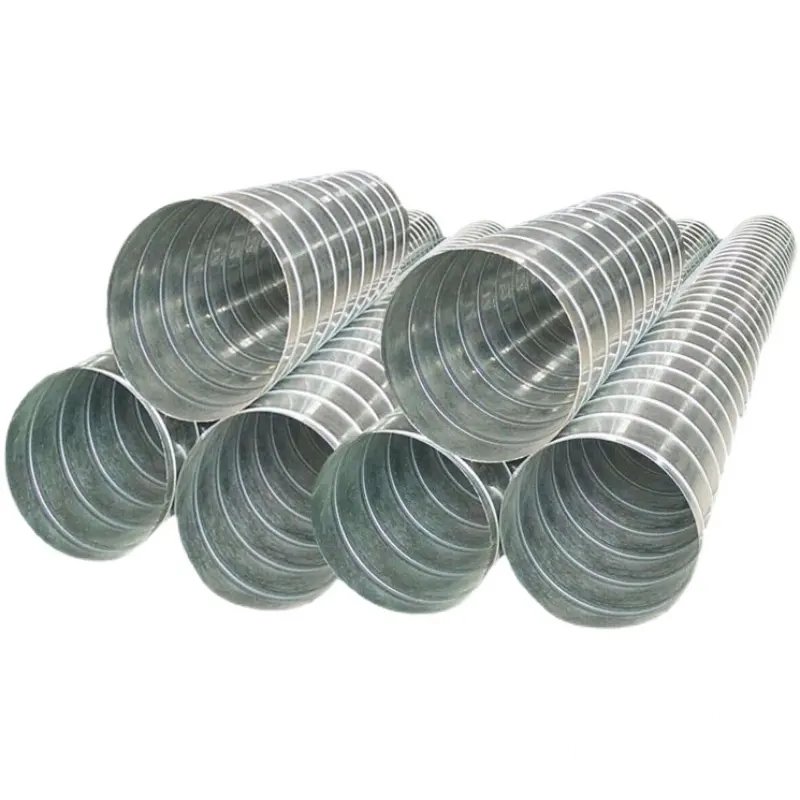

 不锈钢螺旋风管在煤气化装置中铺设与安装的关键技术解析



煤气化装置作为化工生产的核心环节，其内部介质具有高温、高压、腐蚀性强及易燃易爆等***性，对通风系统的安全性和耐久性提出了极高要求。不锈钢螺旋风管凭借其耐腐蚀性、高强度、密封性强及安装便捷等***势，成为煤气化装置通风系统的***解决方案。本文将从选材、铺设流程、安装技术要点、质量控制及维护策略等方面，系统阐述不锈钢螺旋风管在煤气化装置中的应用实践。



 一、不锈钢螺旋风管的核心***势与选型依据



 1. 材料***性与腐蚀防护

煤气化装置产生的气体常含硫化氢（H₂S）、氯化物（Cl⁻）等强腐蚀性成分，且长期处于高温（可达200℃以上）环境。不锈钢螺旋风管采用304或316L奥氏体不锈钢材质，通过以下机制实现防腐：

 钝化膜保护：铬元素在表面形成致密的Cr₂O₃氧化膜，抵抗化学侵蚀。

 钼元素增强：316L不锈钢中的钼（Mo）含量提升至2%3%，显著提高耐点蚀和缝隙腐蚀能力。

 焊接工艺***化：氩弧焊或等离子焊接可减少热影响区晶间腐蚀风险。



 2. 结构强度与密封性

 螺旋咬合工艺：相比传统焊接风管，螺旋风管采用金属带料卷制成型，咬口紧密，承压能力提升30%以上，适用于高压通风场景。

 密封设计：法兰连接处采用不锈钢垫片（如PTFE包裹橡胶），泄漏率可控制在0.5%以下，满足防爆区域安全要求。



 3. 选型关键参数

 壁厚计算：根据ASME B31.3标准，结合风管直径、工作压力（通常0.31.0MPa）及温度，选择壁厚（如DN500风管壁厚≥3mm）。

 防爆等级：在爆炸性气体环境（如H₂浓度＞4%）中，需选用防静电型不锈钢（表面电阻≤10⁶Ω）。



 二、铺设流程规划与施工准备



 1. 现场勘查与路径***化

 三维建模模拟：利用BIM技术对煤气化装置布局进行数字化建模，规避设备密集区，减少弯头数量（建议单段直管长度≥5m）。

 热位移补偿：考虑装置热膨胀因素，预留伸缩节（如波纹管补偿器），避免风管受力变形。



 2. 材料预处理

 脱脂清洗：采用碱性清洗剂去除钢板表面油污，清水冲洗后进行钝化处理（硝酸溶液浸泡）。

 预制加工：工厂内完成切割、咬口成型、法兰焊接等工序，确保尺寸精度（长度误差≤±2mm）。



 3. 工具与人员配置

 专用设备：螺旋风管成型机、液压铆接钳、激光测距仪、防爆型电动扳手。

 人员资质：施工团队需具备ASME IX焊接认证，熟悉GB 50243《通风与空调工程施工规范》。



 三、安装技术要点与质量控制



 1. 支架设计与安装

 抗震计算：按NB/T 47041标准进行支架载荷计算，间距≤3m，采用弹簧减震支架（如SV型可变弹簧支吊架）。

 ***缘处理：支架与风管接触面加装聚四氟乙烯隔热垫，防止电化学腐蚀。



 2. 法兰连接与密封

 螺栓规格：采用A270不锈钢螺栓，扭矩控制为1215N·m，确保法兰平行度误差＜1mm。

 泄漏检测：使用氦质谱检漏仪对系统进行整体测试，灵敏度达1×10⁻⁹ Pa·m³/s。



 3. 焊接与无损检测

 焊接工艺：***先采用GTAW（氩弧焊），焊材匹配母材型号（如ER316L焊丝）。

 检测要求：100%射线检测（RT）或渗透检测（PT），焊缝质量不低于II级。



 4. 防爆与接地

 静电导除：风管两端设置接地铜排（电阻≤10Ω），法兰间跨接裸铜带（截面积≥4mm²）。

 爆炸泄压：在易积聚可燃气体的管段安装防爆膜（爆破压力设定值需经计算验证）。



 四、系统调试与验收标准



 1. 压力测试

 正压试验：充入1.5倍设计压力的空气，保压30分钟，压降≤1%为合格。

 负压测试：模拟装置停机状态，检查风管抗塌陷能力（变形量≤5%）。



 2. 功能验证

 风量平衡：使用毕托管与数字风速仪测量各支管流量，偏差控制在±5%以内。

 耐腐蚀测试：在实验室模拟H₂S环境（浓度1000ppm），持续72小时无可见腐蚀为达标。



 3. 文档交付

 竣工资料：包含材质证明书、焊缝检测报告、压力测试记录及三维安装图纸。



 五、后期维护与寿命管理



 1. 定期检测项目

 壁厚监测：每年使用超声波测厚仪检查弯头、法兰等冲刷严重部位，腐蚀速率应＜0.1mm/年。

 静电测试：每季度检测接地电阻，确保导静电性能稳定。



 2. 维修策略

 局部修复：对于微小腐蚀点，采用不锈钢修补剂（如EcoBond EB1）进行填充固化。

 寿命评估：基于Miner线性损伤理论，计算剩余寿命，建议1015年整体更换。



 六、案例分析与经验总结



某60万t/年煤制甲醇项目采用316L不锈钢螺旋风管，系统运行3年后检查发现：

 ***势体现：法兰连接处无泄漏，弯曲段壁厚损失仅0.08mm；

 改进方向：部分支架未及时调整导致风管偏移，后续增加位移监测点。



通过科学选材、精准施工与严格质量控制，不锈钢螺旋风管可为煤气化装置提供高效、安全的通风解决方案，其全生命周期成本较碳钢风管降低约20%，是化工行业绿色升级的典范。
